АС2-М преобразователь интерфейсов «токовая петля»/RS-485 ОВЕН
|
Назначение адаптера интерфейсов ОВЕН АС2-М
Преобразователь интерфейсов АС2-М предназначен для взаимного преобразования интерфейсов: «токовая петля» и RS-485. Преобразователь позволяет передавать данные от одного прибора, имеющего интерфейс «токовая петля», в сеть RS-485 по запросу мастера сети. Передача данных по интерфейсу RS-485 происходит по протоколу ОВЕН или по протоколу Modbus (RTU, ASCII). Таким образом все приборы ОВЕН могут быть объединены в единую сеть по интерфейсу RS-485.
Такое объединение в сеть дает возможность создавать системы диспетчеризации на основе уже существующих и зарекомендовавших себя приборов, таких как: ТРМ32, ТРМ33, УКТ38, МПР51 (полный список приборов, подключаемых через преобразователь интерфейса АС2-М, можно посмотреть здесь)
Основные функции АС2-М:
-
Взаимное преобразование сигналов интерфейсов RS-485 и «токовая петля»
-
Передача данных от прибора с интерфейсом «токовая петля» в сеть RS-485 по запросу мастера сети
-
Поддержка распространенных протоколов передачи данных в сети RS-485: Modbus (ASCII и RTU) и ОВЕН
-
Гальваническая изоляция входов между собой и от питающей сети
-
Напряжение питания ~90...245 В 47...63 Гц
- Бесплатная программа-конфигуратор для настройки работы адаптера в сети
Питание
|
Номинальное напряжение питания
|
~90...245 В частотой 47...63 Гц
|
|
Максимальная потребляемая мощность
|
не более 2 ВА
|
Интерфейс «токовая петля»
|
Допустимое напряжение гальванической изоляции входов
|
не менее 1500 В
|
|
Рекомендуемая длина линии связи
|
3 м
|
|
Ток в токовой петле
|
7 мА
|
|
Напряжение в токовой петле
|
37 В
|
Интерфейс RS-485
|
Допустимое напряжение гальванической изоляции входов
|
не менее 1500 В
|
|
Максимальная длина линии связи
|
1200 м
|
|
Скорость передачи данных
|
2400, 4800, 9600, 19200, 38400, 115200 бит/с
|
|
Поддерживаемые протоколы
|
Modbus ASCII
Modbus RTU
ОВЕН
|
|
Количество приборов в сети
|
не более 32
|
|
Используемые линии передачи данных
|
А (D+), В (D–)
|
Корпус
|
Габаритные размеры
|
90х54х57,5 мм
|
|
Степень защиты
|
IP20
|
|
Крепление
|
на DIN-рейку, 35 мм
|
|
Масса
|
не более 110 г
|
Условия эксплуатации
|
Температура окружающей среды
|
–20...+75 °С
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при +25 °С и ниже)
|
не более 80 %
|

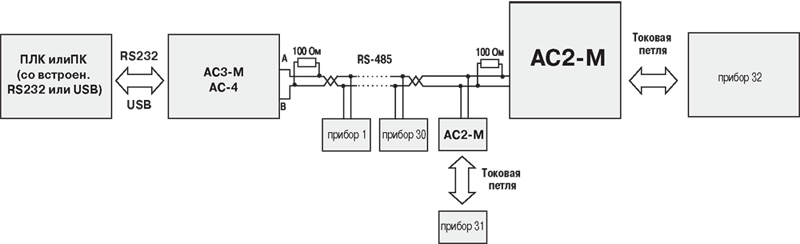

Схема подключения АС2-М
 |
| Схема подключения АС2-М |
|
|
| Схема подключения АС2-М |
|
| |
