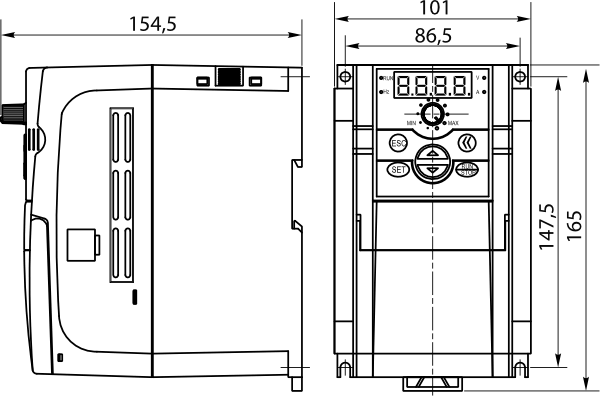

Характеристика
|
Описание
|
| Параметры управления |
Режим управления
|
U/f
|
|
Точность регулирования частоты
|
0.1 % от максимальной выходной частоты
|
|
Пользовательская настройка кривой "Напряжение-частота"
|
Установка трех точек соотношения U/f для оптимизации работы двигателя под конкретные условия эксплуатации.
|
|
Способ задания частоты
|
Шесть способов задания частоты:
-
Внешний аналоговый сигнал;
-
Кнопки больше/меньше на панели управления;
-
Задание по интерфейсу RS485;
-
Потенциометр на панели управления;
-
Задание частоты с дискретных входов;
-
Комбинированный режим.
|
|
Предустановленные скорости
|
Возможно использовать до семи предустановленных- скоростей.
|
|
Способ пуска/останова
|
Три способа пуска/останова:
|
|
Установка времени разгона торможения
|
Настраивается в пределах 0,1…600 сек.
|
|
Тормозной прерыватель (только для AFD-•••L-••B)
|
Встроен в ПЧ
|
|
Тормозной момент (только для AFD-•••L-••B)
|
до 20% без использования внешнего тормозного резистора;
до 100% с использованием внешнего тормозного резистора.
|
|
Перегрузка по моменту
|
110 % - длительное время; 150% - 1 минута; 180% - 2 секунды
|
|
Индикация и
коммуникационный
интерфейс
|
Дисплей панели управления
|
Позволяет отображать рабочие параметры ПЧ
В режиме работы - один из 13 назначаемых параметров (выходную частоту, выходной ток, выходное напряжение, скорость вращения двигателя, уставку частоты, рабочую температуру и др.);
В режиме настройки - номера и значения настраиваемых параметров;
В режиме мониторинга - номер и текущее значение параметра;
При срабатывании защиты - код ошибки
|
|
Интерфейс RS485
|
Собственный протокол - для связи ПЧ KIPPRIBOR между собой;
Протокол Modbus - для связи ПЧ с внешним оборудованием.
|
|
Аналоговый выход 0…10 В
|
Может использоваться для индикации рабочих параметров ПЧ (напряжение, ток, частота) на внешнем устройстве.
|
| Входы |
Дискретные
|
4 дискретных многофункциональных входа: программируемая логика работы. Тип входного сигнала: "сухой контакт", датчики NPN типа.
|
|
Аналоговые
|
Один аналоговый вход: Программируемый 0…10 В, 0…20 мА, либо 4…20 мА.
|
| Выходы |
Дискретные
|
Один релейный выход:
Imax=1 A / 250 VAC, 1 A / 30 VDC программируемый НО или НЗ;
Один транзисторный выход:
Imax=150 мA / 24 VDC, программируемый НО или НЗ;
|
|
Аналоговые
|
Один аналоговый выход: 0…10 В.
|
|
Встроенный источник питания
|
Источник питания 24 VDC (Imax=50 мА) для питания внешнего оборудования, например, бесконтактных датчиков, датчиков давления и т.д.;
Источник питания 10 VDC (Imax=20 мА) для питания внешнего потенциометра.
|
| Дополнительные функции |
Встроенный ПИД-регулятор
|
Используется для автоматического поддержания скорости вращения двигателя по датчику обратной связи.
|
|
Встроенный ПЛК
|
Используется для организации несложных алгоритмов управления электродвигателем.
|
|
Усиление момента
|
Используется для усиления момента двигателя на низких оборотах
|
|
Встроенный счетчик импульсов
|
Используется для счета импульсов, поступающих на дискретных вход ПЧ и выдачи управляющего сигнала при достижении уставки.
|
| Функции защиты |
Перегрузка ПЧ по току
|
Срабатывает при перегрузке ПЧ по току во время разгона, работы или торможения
|
|
Короткое замыкании на выходе ПЧ
|
Срабатывает при межфазном коротком замыкании на клеммах U, V, W
|
|
Перегрузка ПЧ по напряжению
|
Срабатывает при перегрузке ПЧ по напряжению во время разгона, работы, торможения, или простоя
|
|
Защита от пониженного напряжения
|
Срабатывает при снижении напряжения питания ПЧ ниже допустимого
|
|
Защита от перегрузки преобразователя и двигателя
|
Срабатывает при чрезмерной нагрузке на валу двигателя или слишком малом времени разгона
|
|
Защита ПЧ от перегрева
|
Срабатывает при перегреве преобразователя частоты
|
|
Защита внешнего оборудования при аварии
|
Срабатывает, когда на дискретный вход ПЧ поступает аварийный сигнал от внешнего оборудования
|
|
Защита при неисправности датчика тока
|
Срабатывает при неисправности или отказе датчика контроля тока
|
|
Защита при неисправности датчика контроль температуры
|
Срабатывает при неисправности или отказе датчика контроля температуры
|
|
Защита при потере обратной связи ПИД
|
Срабатывает при потере обратной связи с датчиком
|
|
Защита при ошибке чтения/записи параметров управления
|
Срабатывает при ошибке чтения/записи параметров управления
|
Условия
эксплуатации |
Температура окружающего воздуха (при работе)
|
-10...+40 °C
|
|
Температура окружающего воздуха (при хранении)
|
-20...+60 °C
|
|
Допустимая влажность воздуха
|
≤ 90% без образования конденсата
|
|
Степень защиты ПЧ
|
IP20
|
